1. 产品类别及参数
· 产品类型：纵置混动变速器（新能源汽车传动系统）
· 转速范围：***工作转速 P2电机9,000 rpm
· 扭矩参数：
o 电机***输入扭矩 400 Nm
o 输出加载扭矩 1,000 Nm
· 电压范围：高压直流 430V-850V
1. 主要功能
· 基本性能测试：包括挡位切换、液压系统压力检测（0-15 Bar）、高低压电路对接测试
· 负载与NVH测试：通过双测功机实现输入/输出扭矩加载，集成振动传感器和麦克风进行噪声与振动分析
· 冷却与清洁处理：循环过滤系统（油路三级过滤）、冷却液循环控制（7℃-14℃）、吹水工位残留液清理
1.
测功机参数
| 类型 | 品牌 | 型号（前7位） | 扭矩量程 | 转速范围 | 精度 |
|------------|----------|---------------|----------|-----------|------------|
| 预测试驱动 | 西门子 | 1PH8186 | 200 Nm | ≤5,000 rpm | ±0.05% F.S |
| 终测试主驱 | 西门子 | 1PH8186 | 500 Nm | ≤5,000 rpm | ±0.05% F.S |
| 终测试负载 | 西门子 | 1PH8186 | 1,000 Nm | ≤5,000 rpm | ±0.05% F.S |
2.
3.
产能与节拍
4.
· 年产能：10万台（双班制，250天/年）
· 节拍要求：
o 整线可动率 ≥90%
o 理论节拍 162秒（含机械动作时间≤45秒）
o 换型时间 **≤15分钟**
1. 核心设备特点
（1）柔性化设计
· 支持变型产品共线生产，预留壳体、花键、插件接口等设计变更空间
· 适配器快换结构（夹紧臂/花键套更换时间＜5分钟）
· 伺服定位系统精度±0.05mm，兼容多规格产品定位
（2）安全与自动化
· 机械及电气安全防护：安全光栅+ 急停系统 + 轴系配置安全离合器

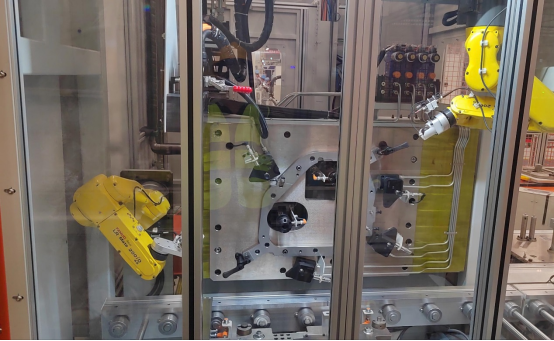

· 全自动对接：高压探针自动对接被测件，带温度监测和防错检测，测试托盘无需配置测试高压线束
· 双伺服驱动：输入/输出轴独立控制，支持扭矩/转速动态调节
（3）数据管理与追溯
· 双机热备服务器，数据实时同步与云端备份，数据上传整车厂
· RFID全流程追溯，测试数据绑定箱号存储10年
· NVH数据集成：Discom TAS28系统实现振动谱线分析，异常数据自动关联工艺参数
